標準メンブレンスイッチは１０台/セット販売が基本ですが、１台からでも対応します。

---

キー数の色々

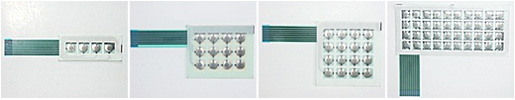

2、4、12、16、24キーと標準的なキー配列を用意しています。 シート内にステンレスドームが内蔵し、クリック感があります。 裏面は粘着材になっているのでシールのように剥離紙を剥がせば、筐体へ直接貼り付けられます。

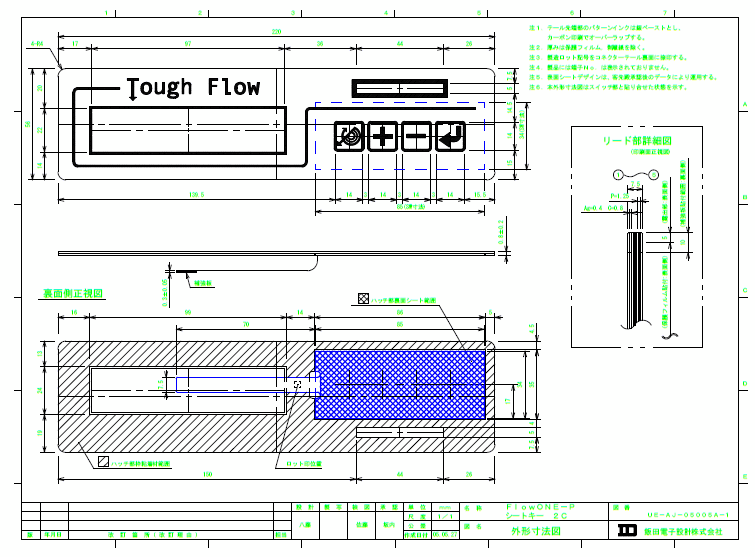

標準キーP=2.54タイプ 外形図へリンク　←　2.54ピッチのコネクターを準備してください。
標準キーP=1.25タイプ 外形図へリンク　←　コネクターが付属します。

(受注生産品)５０台以上の受注生産とはなりますが、８０キー、１２８キーも製作します。

標準キーP=2.54タイプ ８０キー外形図のリンク
標準キーP=1.25タイプ １２８キー外形図のリンク

使用例

製品サイズ＝標準キーサイズではありません。大きければ、はめ込んでしまえば違和感はありません。オリジナルスイッチで製作したように見えます。
また、キー数が一致していなくとも、表面シートデザインと基板側でダミーキーとして扱えば違和感もなく利用できると思います。

定格仕様

電気的仕様
最大電圧:	DC12V
最大電流:	5mA
端子間抵抗:	300MΩ以下
絶縁抵抗:	100MΩ以上(DC50V時)
メカニカル仕様
電気的寿命:	100万回以上
移動量（ストローク）:	0.3-0.5mm
作動力:	2.0N±4.0N
チャタリング:	10msec以下
スイッチ間ピッチ:	17mm
テール間端子ピッチ:	2.54mm
その他仕様
動作温度:	0℃ to +60℃（結露無きこと）
動作湿度:	90%RH以下（結露無きこと）
保存温度:	-20℃ to +70℃（結露無きこと）
保存湿度:	95%RH以下（結露無きこと）

概観仕様

キー数(縦×横)	キー部寸法(mm)	テール寸法(mm)	ピン数	テールピッチ(mm)	キーピッチ(mm)
2 (1×2)	W34×D51	W15×D70	5	2.54mm	17mm
4 (1×4)	W34×D85	W22.8×D70	8	2.54mm	17mm
10 (1×10)	W34×D187	W30.4×D70	11	2.54mm	17mm
12 (3×4)	W68×D85	W22.8×D70	8	2.54mm	17mm
16 (4×4)	W85×D85	W22.8×D70	8	2.54mm	17mm
24 (4×6)	W85×D119	W22.8×D70	10	2.54mm	17mm
40 (4×10)	W85×D187	W35.4×D70	13	2.54mm	17mm

---
