メンブレンスイッチ版下

版下membrane switch

版下：Illustratorデータ

Adobe社のIllustratorで作成したデータのことです。アウトライン変換されたデータは、フォントと同じで完全データとして使用させていただきます。

ロゴ、マーク版下

アウトラインを支給していただけるのが一番ですが・・・。
※ 最新のIllustratorのファイルではなく、バージョンをCS3以前に落として送ってください。
※ ロゴをスキャニングを依頼される場合は、できるだけシャープで鮮明な原稿をお選びいただき支給願います。名刺等の小さなものは、拡大に適しません。原寸以上に拡大ができ、ギザギザにならないサイズでご用意ください。カラーコピーは、色合いが変わったり色がくすんだりして原稿としては適しません。

①パターンシート スイッチ構成するための接点、導体パターンです。
②表面シート(パネルシート) 意匠をもとに、分色デザインを作りますが、印刷する色の順番が重要です。

名称		版　　　下　(フィルム出力し、製版製作時に使用する)
①パターンシート

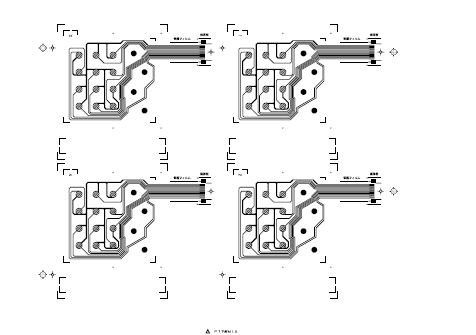

上側銀・カーボン

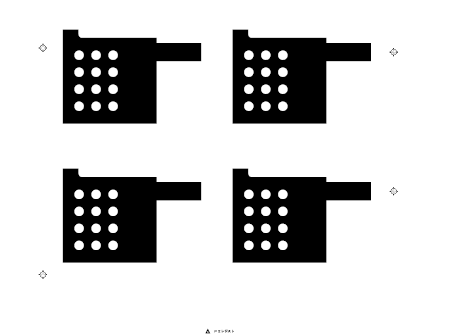

下側銀・カーボン

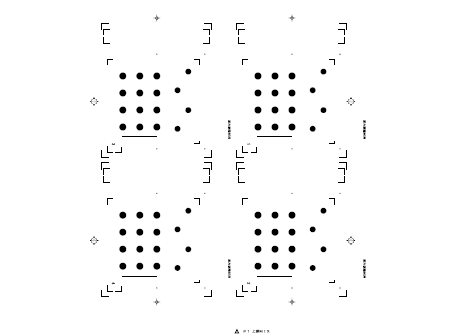

レジスト
② 表面シート

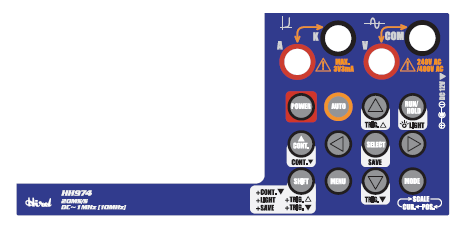

意匠

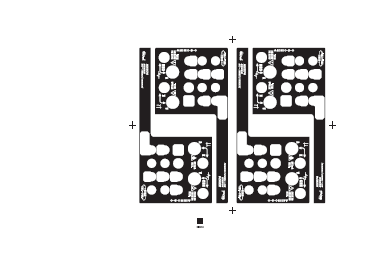

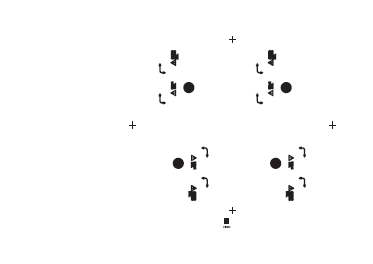

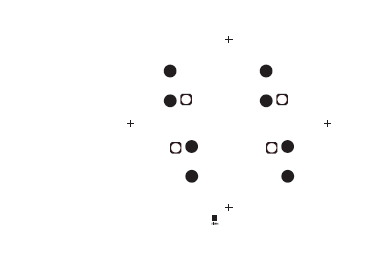

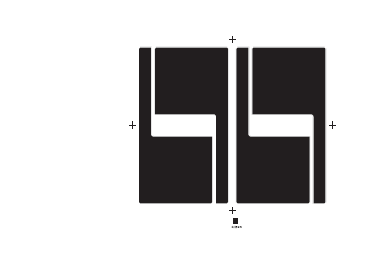

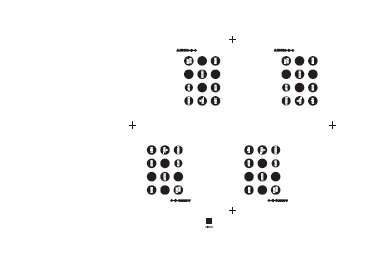

意匠			上記意匠を４面付けで印刷する場合の分色例で、濃い色から印刷していき、色の境界を判りにくく目立たなくしています。下に来る色の隠ぺいができないと、色の重なったところが、変色して見えます。たとえば、赤と青の境界で、色が重なると透けて紫に変色が起きるので0.5以上の黒線があると、境界部は目立ちにくくなります。地色が、淡い色、白色などは、下に来るレジストの色、パターンシートが透けてしまうことがあります。
1、黒
2、青
3、灰
4、赤
5、橙
6、7、白・オサエ
